WELDLESS MOLDING SYSTEM

ウェルドレス成形システム

共同開発した
SGウェルドレス成形システム

射出成形の宿命であるウェルドラインの解消に、真っ向から取り組み開発した「SGウェルドレス成形システム」。

樹脂の合流部を局所的に急加熱・急冷却することで、ウェルドラインの発生を抑えます。

社内の力を結集し、オンリーワンの技術開発にも取り組んでいます。

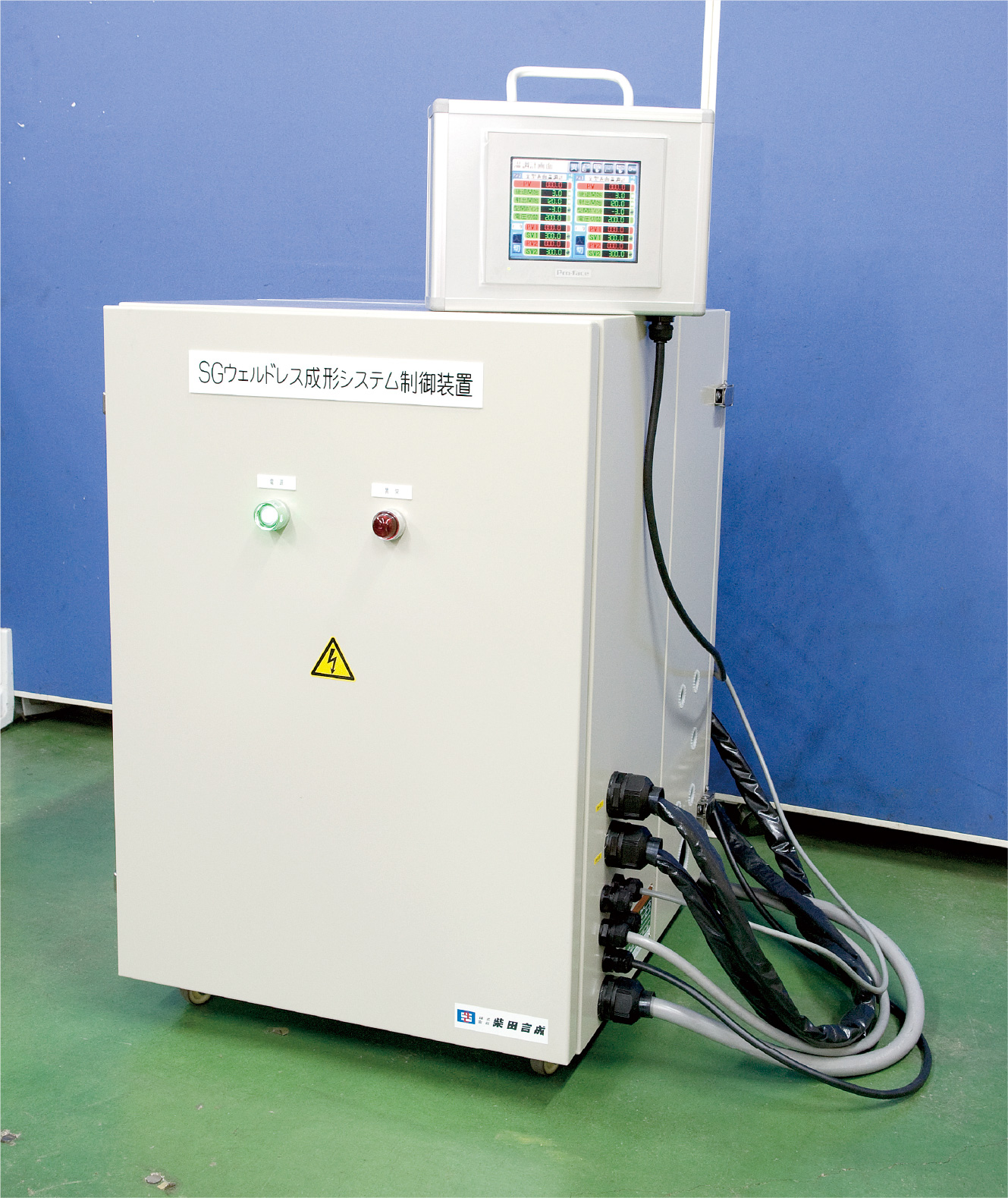

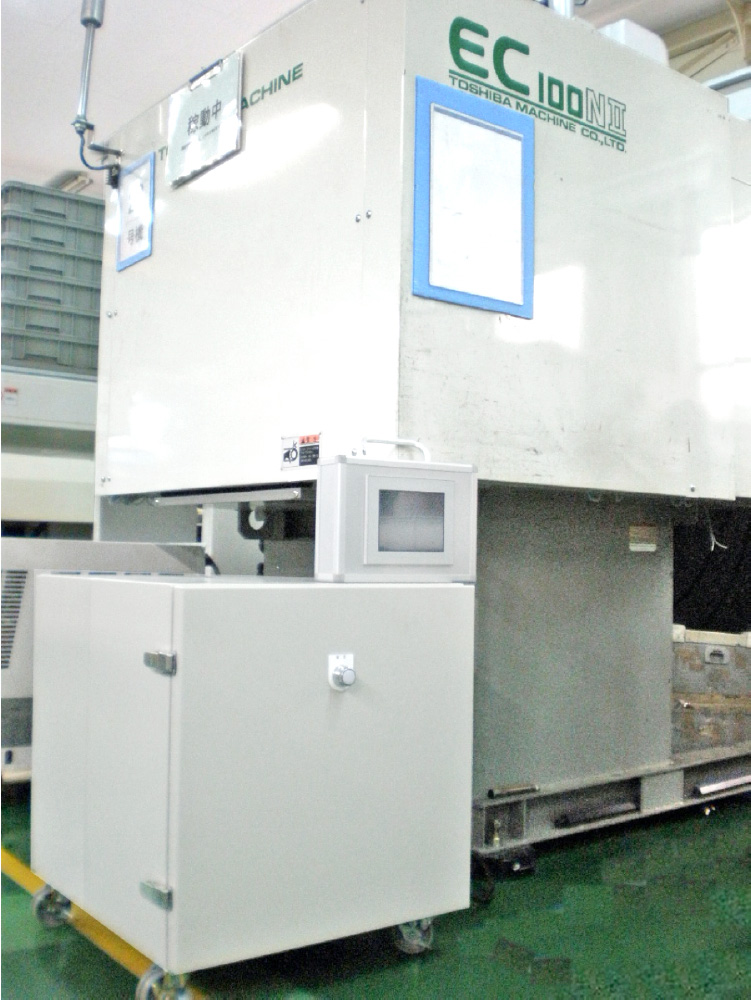

  • SGウェルドレス成形システム制御装置

SGウェルドレス成形システム

概 要

[ウェルド発生を抑えるには]

  • POINT

    金型温度を高くする

    • セラミックヒーター
    • ヒーターユニット
    • 金型構造と制御方法
  • POINT

    ガスを十分排気する

    • 効率的な排気構造
    • 強制排気
    • 自然排気
  • POINT

    充填圧を高める

    • 最適なゲート設計強制排気
    • 流動解析

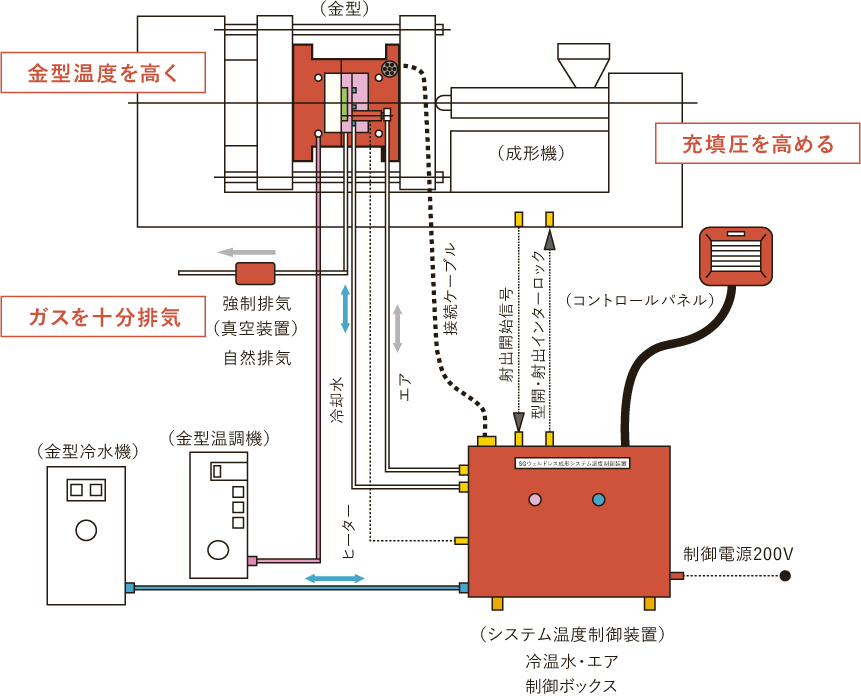

システム概要図

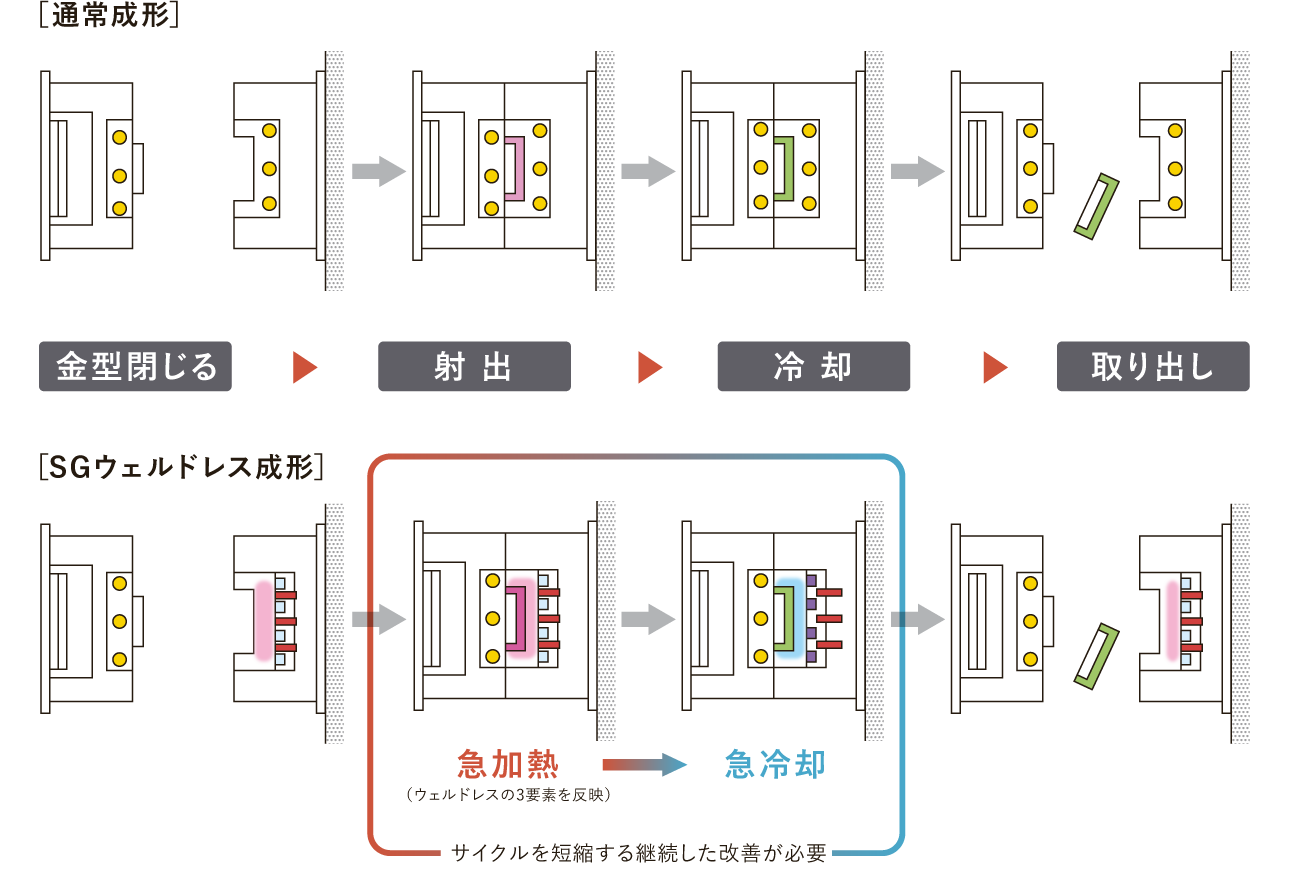

成形工程概要図

SGウェルドレス成形システム

製品の評価

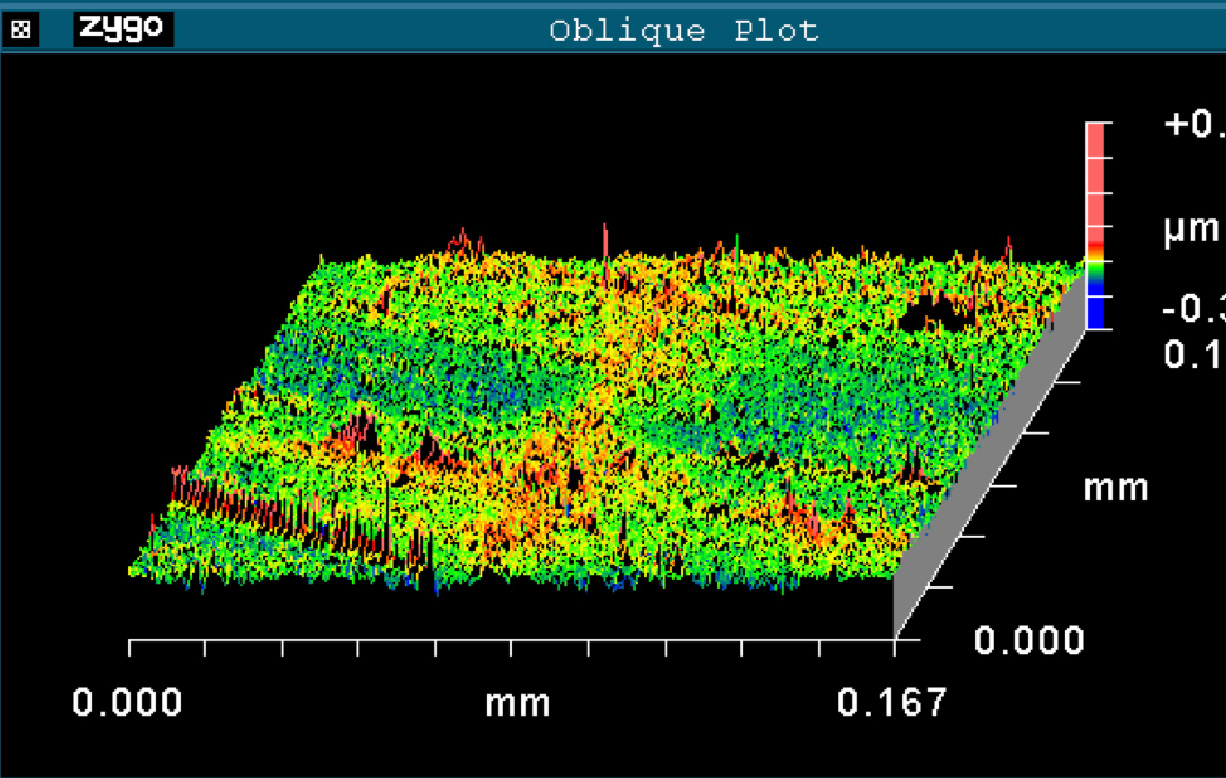

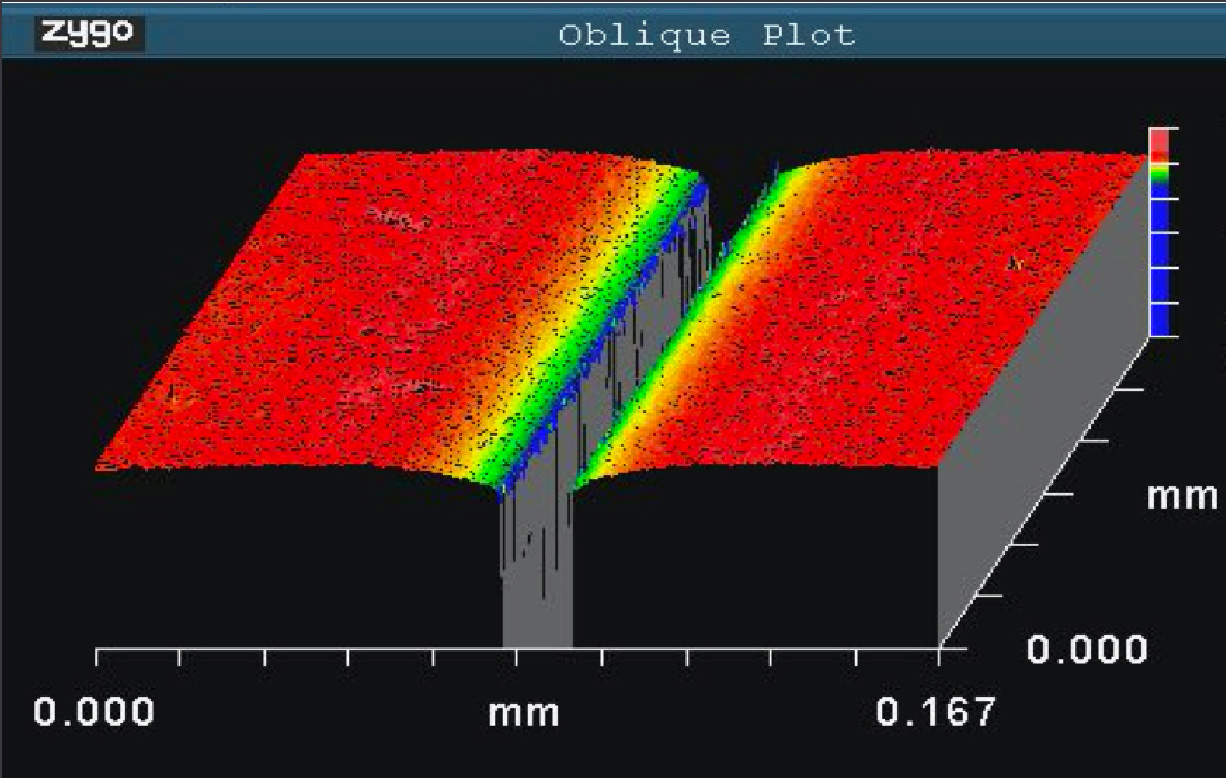

①ウェルドの幅・深さ

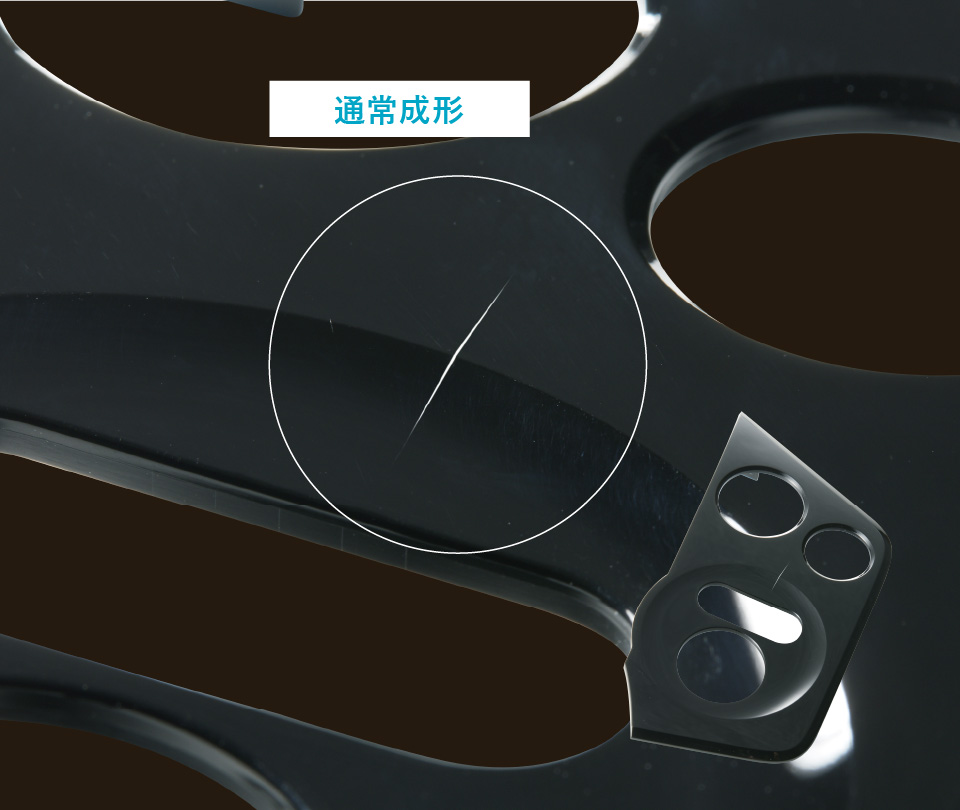

  • [通常成形]

    深さ:7.3μm
    幅 :40μm

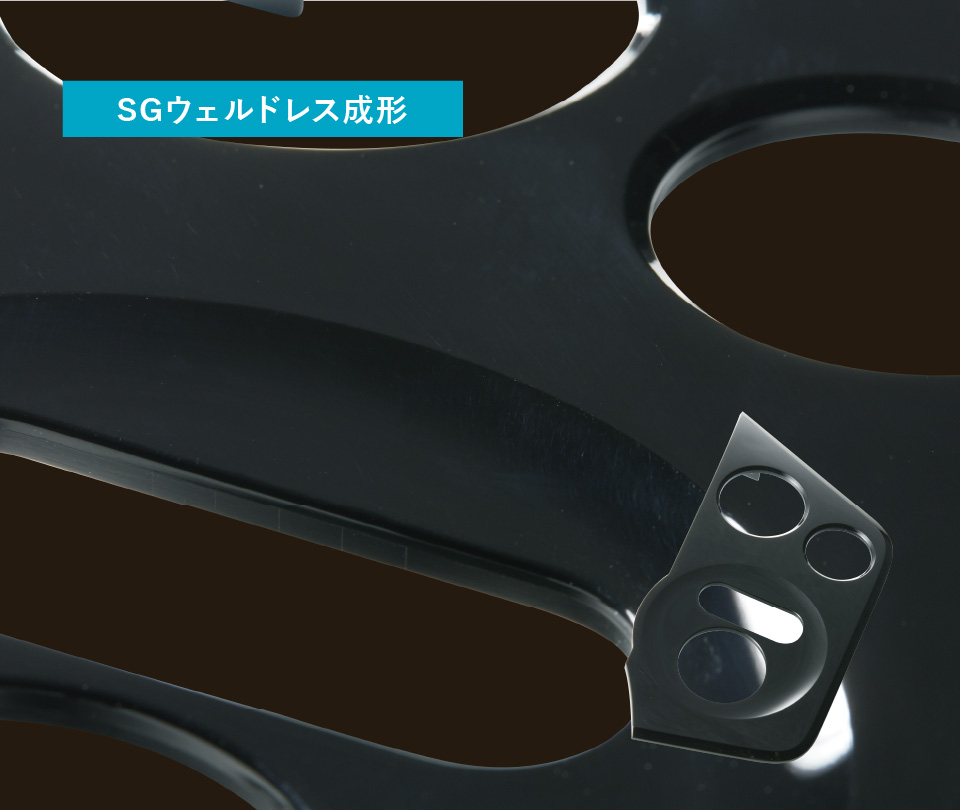

  • [SGウェルドレス成形]

    深さ:0.2μm
    幅 :計測不可

ウェルドが解消

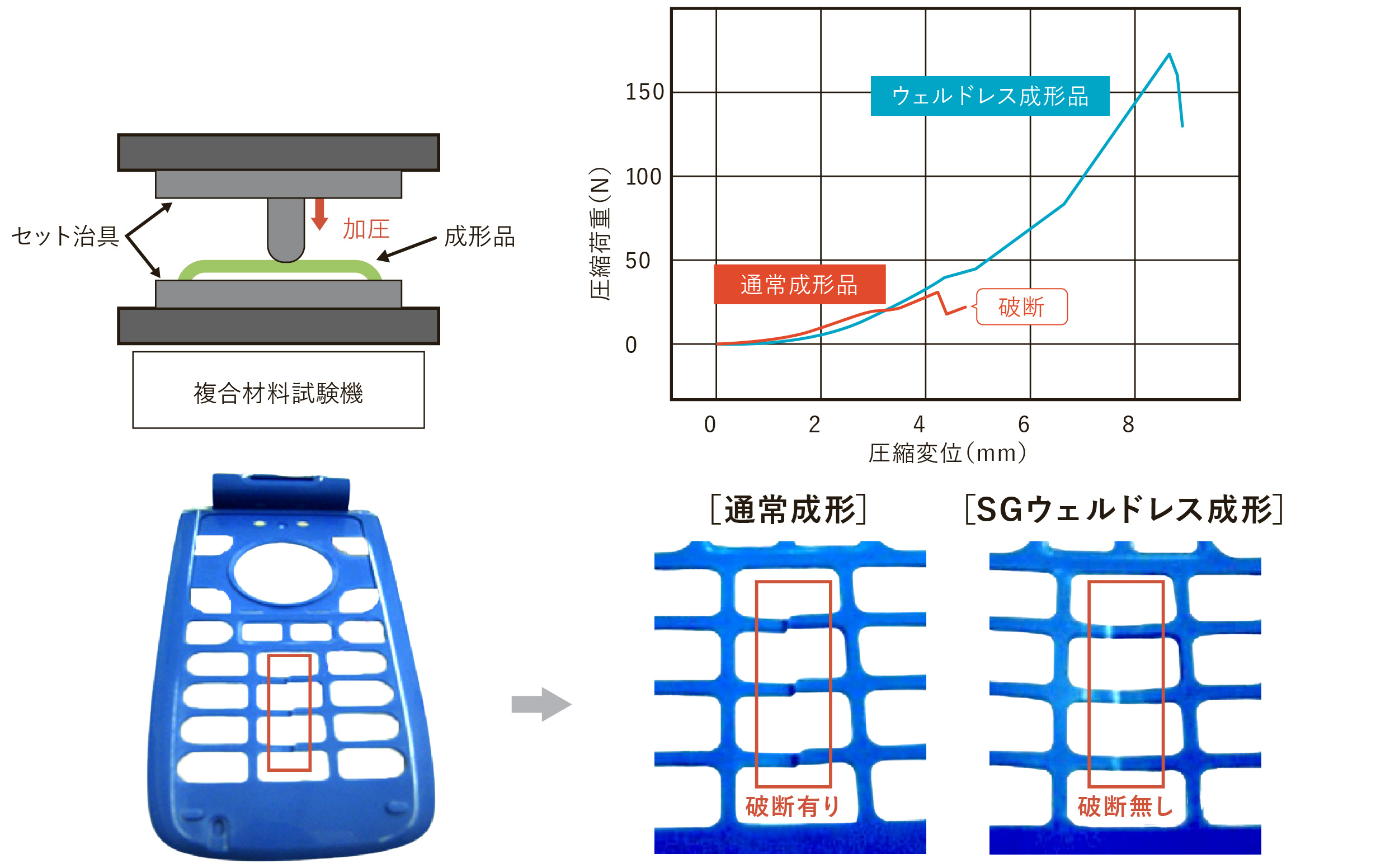

②ウェルド部の強度

ウェルド部の強度アップ

SGウェルドレス成形システム

特 徴

  • 省スペース(移動可能)
  • 既存設備をそのまま利用可能
  • イニシャルコスト(設備)が安価
  • 省エネルギー
  • エコロジー

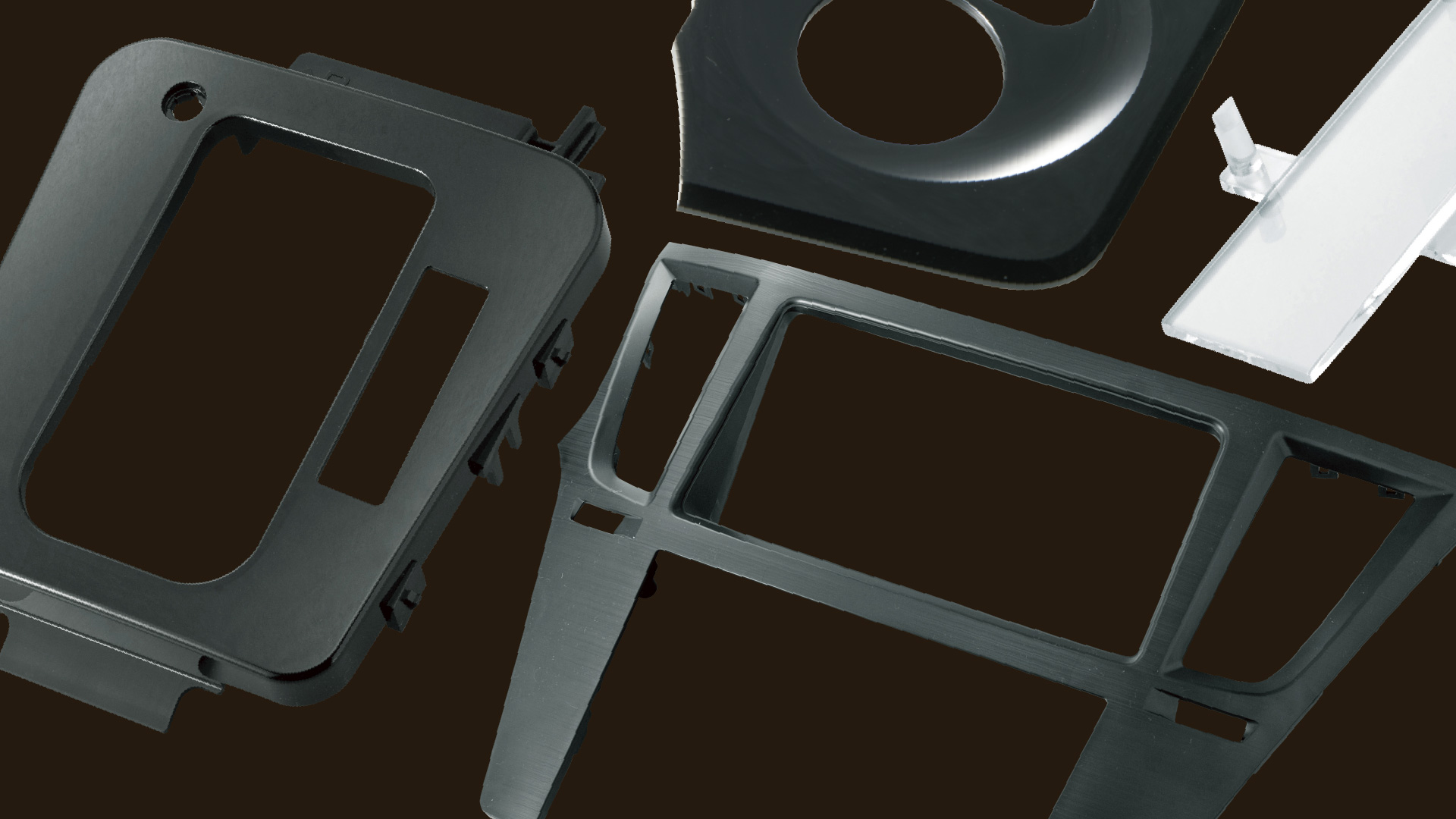

[成形品]

自動車部品・情報機器・携帯電話など

●成形材料 (ABS,PC/ABS,PC)
